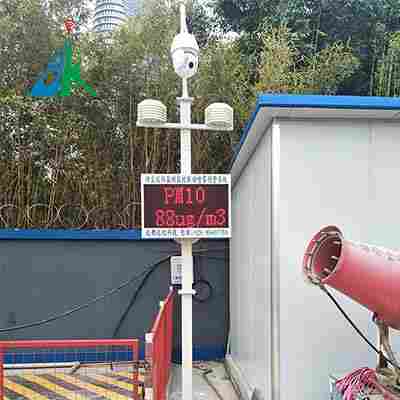

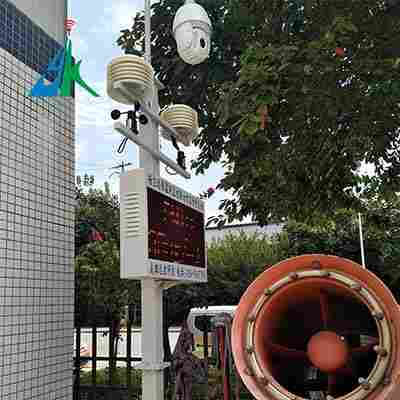

揚塵監測儀PM2.5和PM10實時監測單元

量程濃度

對顆粒物濃度PM2.5、PM10實時連續監控

測定原理

泵吸式激光散射法

濃度量程

0.001～100mg/m3

測量示值誤差

不過±10%

平行性

3臺儀器誤差率≤15%

監測靈敏度

不過±2%

分辨率

≤1ug/m3

低檢出限

≤20μg/m3

測量重復性

≤10%

流量

2L/min

流量穩定性

日均流量變化±5%，可設定流量

流量示值誤差

±5%；

數據類型

計算分鐘平均值、小時平均值、日平均值、月平均值。可多模顯示

數據傳輸正確率

＞95%

量程切換

四模切換：可預設自動切換（AUTO）、手動切換（MANS）、固定切換(FS)、程序切換(AS)

采樣周期

默認1分鐘/次，可選30秒/次

傳感器探頭安裝

高于地面3.5米

運行環境溫度

-10℃～40℃

運行環境相對濕度

10～95%；

加熱除濕

具備加熱除濕功能

防雨防水

屬戶外型設備，防雨防水，整機具備防雷功能（接地電阻≤2Ω）

供電電壓

供電電壓：AC（220±22）V，（50±1）Hz。

數據存儲

支持本地存儲，所有采樣數據并可隨時在工地現場通過筆記本電腦或U盤導出數據

LED
顯示和音頻單元

屏幕尺寸

1600px×800px

屏幕類型

戶外高亮度防水型

機殼

防水

揚聲器

集成在LED屏幕下方

分辨率

P10

供電電壓

供電電壓：AC（220±22）V，（50±1）Hz。

揚塵監測儀視頻聯動監控系統單元 

傳感器類型

1/2.8英寸 CMOS，高清紅外球星云臺攝像機

視頻分辨率

支持1920×1080@30fps，

攝像像

高清200萬，360°網絡攝球機（內置4G全網通模塊，具有RJ45網口；有密封防水機殼，機內有自動降溫裝置）

視頻編碼

支持采用H.265、H.264視頻編碼標準（H.264編碼支持Baseline/Main/High Profile）

低碼流

低碼流50kbps-120kbps，具備較強的網絡傳輸能力，在丟包率為5%的網絡環境下，在網絡帶寬較低的情況下，均仍可在平臺上正常顯示實時監控視頻畫面（可以旋轉設備云臺并正常顯示云臺旋轉中和旋轉后的實時監控視頻畫面）

防水雨淋

球機具備較好防護性能，IP67防護等級，戶外全天候安全可靠。

光學變倍

30倍光學變焦

監控范圍

可遠程控制，全方位360度無盲點控制監控，水平360°轉動無限位，上下轉動-15°～90°，可自動全方位翻轉

鍵控速度

水平：0.1°～160°/s ；垂直：0.1°～120°/s

預置點位

256個預置位，8條巡航軌跡

動態范圍

不小于105dB

紅外夜視

紅外距離≥150米

傳感器有效像素

1920×1080（高清）

水平解析度

≥1000TVL（高清）

高清分辨率

50HZ時25fps(1920x1080)； 60HZ時30fps(1920x1080)

遠程控制

支持RS485協議控制云臺全方位旋轉、鏡頭變焦圖形縮放

日夜模式

自動ICR濾光片彩轉黑

報警抓拍

可抓拍高清圖片

低照度

支持低照度可達彩色0.001Lux，黑白0.0001Lux

增益控制

自動/手動/優先模式/曝光補償/背光補償

3D降噪

支持

信噪比

≥57dB，網絡延時不大于110ms

電子快門

1/1～1/10000s

寬動態

支持

同步方式

內同步

字符顯示

支持屏幕字符顯示功能，少支持4行字符顯示，字體大小、顏色可設；

本地存儲

支持

疊加聯動

可與揚塵監測設備對接、聯動，將揚塵實時監測數據疊加至視頻監控畫面動態顯示

疊加文字的顏色根據揚塵監測值的濃度，分別以“綠、黃、橙、紅、紫”呈現；同時疊加數據的組合方式可以通過平臺來進行配置

能與霧炮機等除塵降塵設備智能聯動，PM10數值標時語音智能提醒工地人員疏散，并隨后自動打開霧炮機等除塵設備

能與揚塵監測數據聯動，實現揚塵標自動抓拍、定時抓拍、手動抓拍等功能；抓拍的標圖片能實時保存至招標人服務器，且所有抓拍的圖片上均須有時間、PM10實時濃度值等信息

智能分析

支持智能行為分析功能（如區域入侵、越界入侵、快速移動、移動偵測等）

工作溫度

范圍可達-45℃～70℃，耐候性很好

工作電壓

寬電壓設計，電壓在AC24V±30%范圍內變化時，設備可正常工作

編碼傳輸系統單元

丟包處理

網絡傳輸能力滿足發送1000個數據包，重復測試3次，每次丟包數不大于2個

傳輸特性

數據與視頻疊加同步傳輸，雙向通訊，前端可向平臺發送數據。

傳輸方式

無線4G全網通，向下兼容3G、2G,支持寬帶、光纖接入

斷電續傳

儀器掉電后能自動保存數據、恢復供電后系統可自動啟動并恢復運行狀態開始正常工作的功能

傳輸碼流

支持50KB/S～120KB/S低碼流傳輸高清視頻

傳輸畫質

1080P高清畫質，幀率：30幀/秒

采集編碼

H.265

流量統計

每月使用流量數據可累計自動統計

除塵聯動單元

傳輸模塊

使用高性能工業級無線傳輸模塊，因此數據的傳輸有效率達98%以上。

報警觸發

當揚塵監測數據標時，支持智能可觸發降塵及除塵設備聯動

智能分析

當報警數據連續達到5分鐘以上，智能判定啟動霧炮機等除塵設備

除塵聯動

智能打開降塵除塵設備如霧炮機、噴淋的設施。

報警解除

當揚塵數值監測正常時，除塵設備（如霧炮機）自動關閉，報警解除

 防雷

避雷針

設備安裝集成避雷器，且避雷器高度過設備45°角

防雷功能

整機具備防雷功能

接地保護

強電過電設備都有接地保護（接地電阻≤2Ω）

供電系統

安裝防范

一切強電接入均穿入線管，無破損、無裸露，接入牢靠。

揚塵設備

供電電壓：AC（220±22）V，（50±1）Hz

配電箱

集成防雷插板、定時器、空氣開關等保護輔助產品

在線監測系統平臺

 平臺對接

四川省內銷售的本設備能無縫接入成都市建設信息中心現有的“成都市建筑工地?fù)P塵智能監控云平臺”，傳輸協議規范采用《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T212-2005)，并可適當進行微調，其數據通訊準確、真實、可靠，其他地域只需平臺建設方提供相應的接口和協議即可接入。

系統架構

平臺系統軟件采用B/S架構，基于WEB的管理系統

系統功能

在線顯示監測點的顆粒物濃度、視頻監控圖像及氣象、噪聲實時數據

具有揚塵顆粒物濃度和噪聲數據統計查詢、歷史查詢功能

具有數據下載、排序管理、月報管理、短信報警、臺賬管理等功能，

自動抓取相關空氣質量自動監測站點的實時空氣質量數據，并具有污染物標告警，立即通過短信或平臺推送給特定人的功能

可對施工和道路智能監控和分析，抓拍違規操作行為

具有環保分析功能，可生成日、周、月報表推送給人

報警聯動智能分析并自行啟動打開和關閉如霧炮機、噴淋等除塵設施

平臺對在建工地的煙塵數據會形成熱力圖，對每個工地的所在轄區的污染形成擴散分布態勢圖，可幫助環保部門對區域空氣質量進行評估

公眾提供在線投訴的互聯網功能，能夠?qū)崿F(xiàn)公眾對揚塵污染源進行實時的輿論和投訴，并能與相關的監管部門實時聯動。

視頻監控畫面能與揚塵實時監測數據在監控平臺的PC端、手機端的同一界面顯示

APP功能

具有通過手機APP和平板電腦iPAD都能實時顯示監測單位PM10和噪聲的數據、實時顯示監測單位視頻圖片

實現對現場的移動巡查功能，包含現場取證，電子表單的開具，分發以及反饋確認過程

系統以電子流方式電子表單的發送、接收和處理過程

實現在線數據分析、在線運維報告、在線投訴督辦情況等

歷史數據的查詢、下載
