德國IFM激光測距傳感器OID254輸出PNP

激光測距傳感器

OID254

OIDLCPKG/US

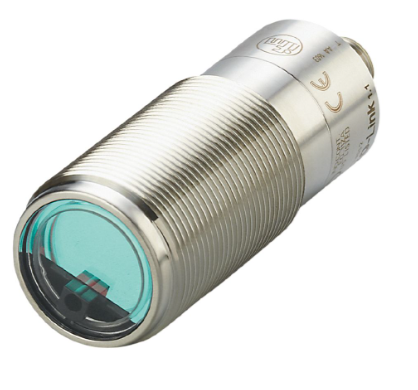

激光測距傳感器 OID254

通過時間間隔原理達成的極長量程

可靠的背景抑制和獨立于顏色的檢測

高防護等級，適應嚴苛工業環境的需求

具有 1 級激光防護，滿足汽車工業的需求

產品特征

光線種類 紅光

激光防護等級 1

外殼 螺紋結構

應用

特殊的性能 背景消隱

電氣數據

工作電壓[V] 10...30 DC

電流損耗[mA] 75; (24 V)

防護等級 III

反相保護 有

光線種類 紅光

波長[nm] 650

使用壽命[h] 50000

的輸入/輸出

輸入和輸出數 數字輸出數量: 2

輸入

數字輸入輸入電路 1 x 24 V PNP; (IEC 61131-2 Typ 3)

輸出

輸出數量 2

電氣設計 PNP

數字輸出數量 2

輸出功能 常開/常閉; (NC+NO)

每個輸出*電流負載[mA] 100

開關頻率DC[Hz] 11

短路保護 有

短路保護類型 脈沖

過載保護 有

監控范圍

光斑直徑*值[mm] 5

光點尺寸參考 2 m

檢測范圍滯后[%] < 5

注意監控范圍滯后

黑色 6 %反射

背景消隱可用 有

背景消隱[m] < 20

測量/設定范圍

測量范圍[m] 0.03...2

測量頻率[Hz] 33

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9

外形

Smart Sensor - SSP 0 Generic Profiled Sensor

Function Multiple switching signal

Function Process data variable

SIO模式 有

模擬過程數據 1

二位輸出過程數據 1

處理周期*小值[ms] 6.4

支持的DeviceID

運行方式 DeviceID

default 579

工作條件

環境溫度[°C] -25...60

注意環境溫度

當溫度ta < -10 °C時必須預熱，激光關閉

外殼防護等級 IP 65; IP 67; IP 68; IP 69K

/測試

EMC電磁兼容

EN 60947-5-2

激光防護等級 1

激光保護注意事項

注意: 激光

激光等級: 1

EN / IEC60825-1:2007

EN / IEC60825-1:2014

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

MTTF[年] 210

UL

電源 Class 2

文件數量UL E174191

機械技術數據

重量[g] 217.15

外殼 螺紋結構

尺寸[mm] M30 x 1.5 / L = 85

螺紋代號 M30 x 1.5

原材料 外殼: 特種鋼; 前面透鏡: PMMA; PEI; EPDM

顯示器/操作件

顯示

開關狀態 LED, 黃色 開關輸出 1

操作 LED, 綠色

顯示單位 cm

附件

供貨范圍

固定螺母: 2 x M30, 特種鋼

注釋

包裝單位 1 件

電氣連接

接插件 1 x M12; 譯碼: A
