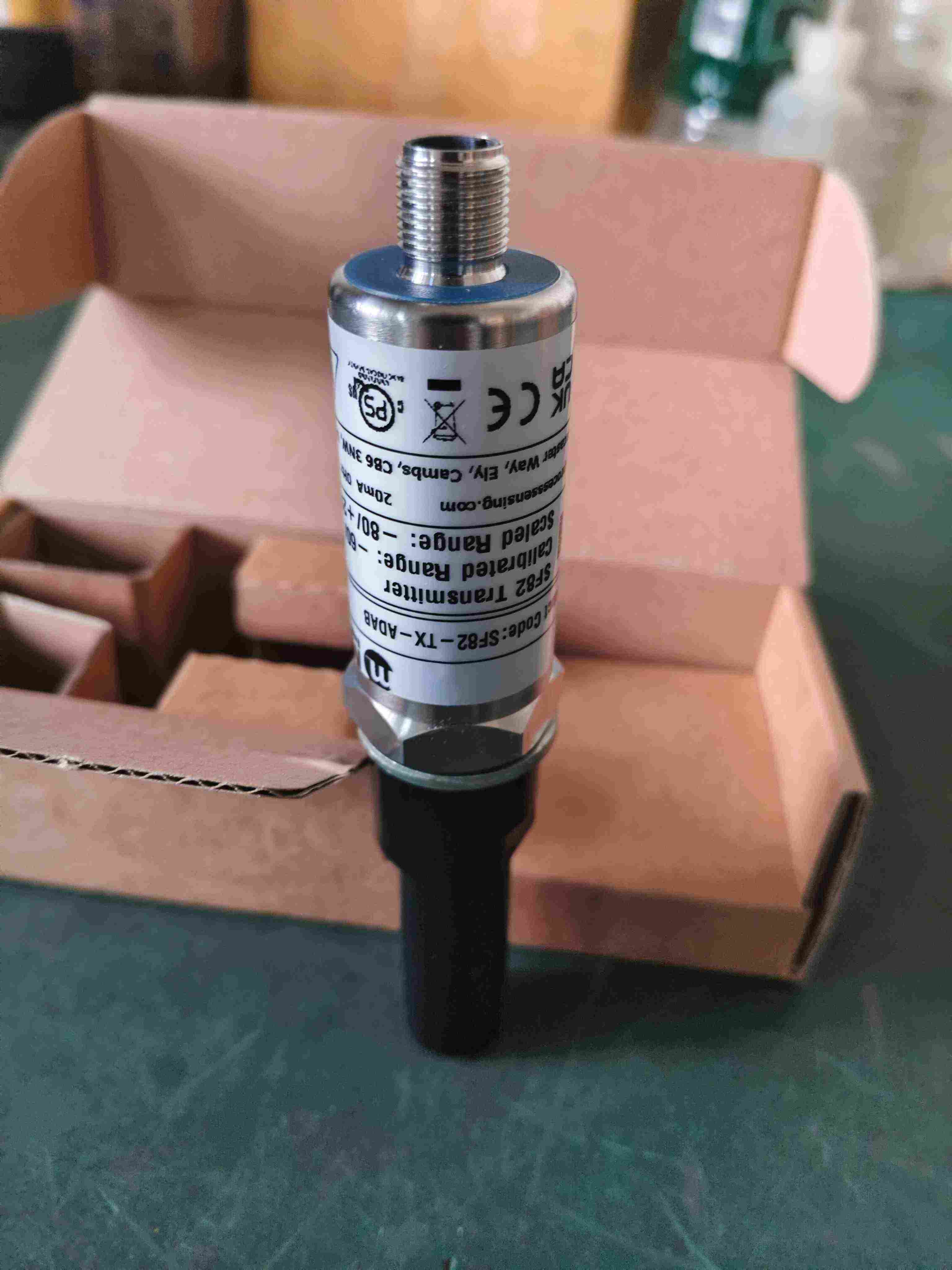

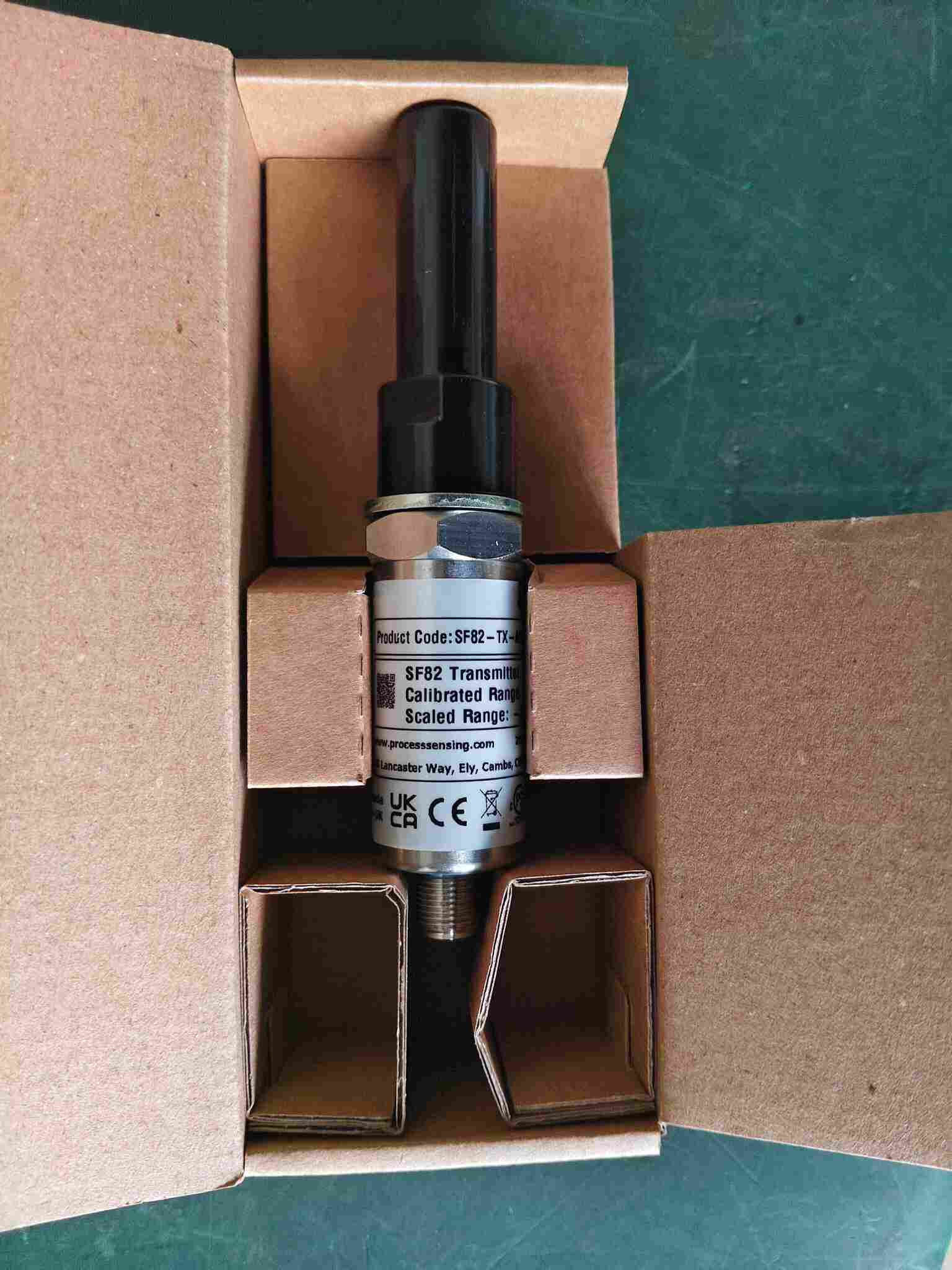

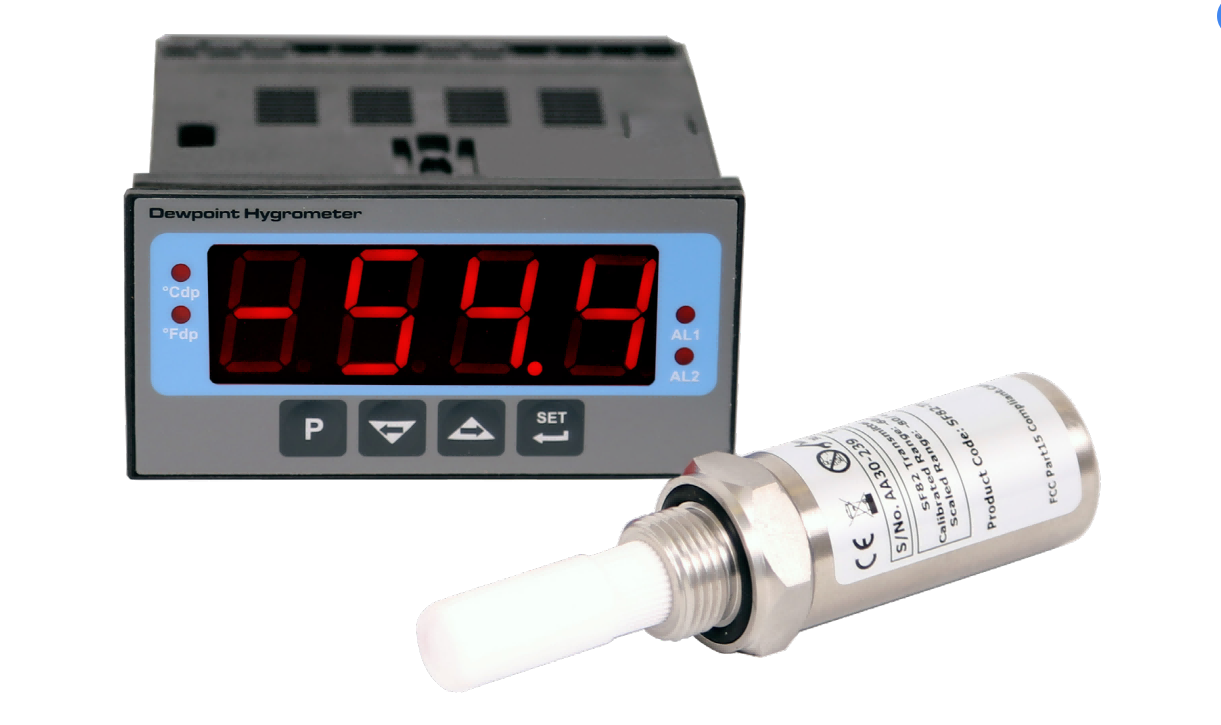

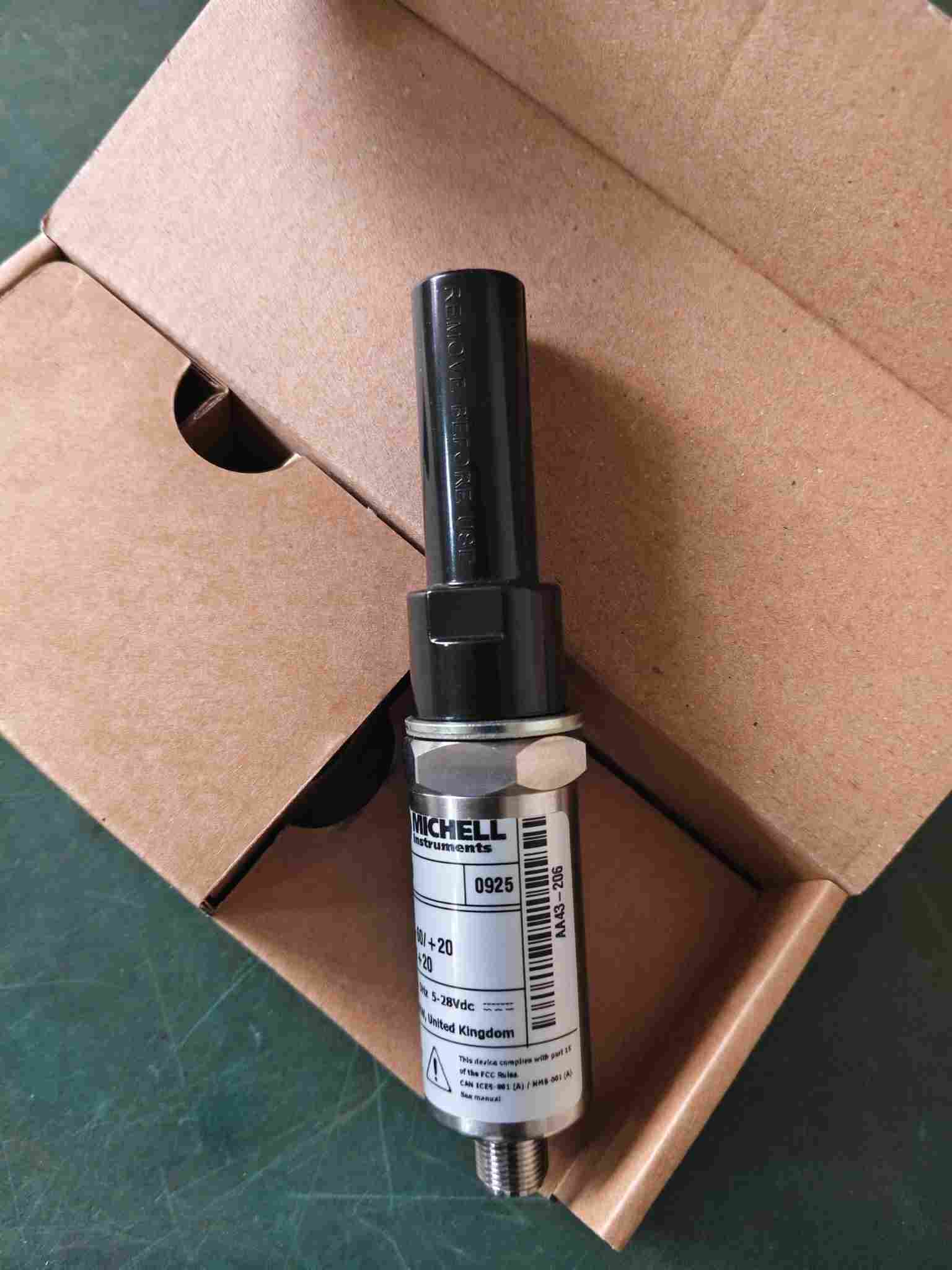

Michell露點變送器（SF82）

技術參數

性能

測量范圍

-60~+60℃dp；-50~+50℃dp；-80~+20℃dp；

根據要求提供非標準露點范圍和ppmV范圍

精度

±2℃dp

響應時間

-60℃dp時，T95<3分鐘

重復性

0.5℃dp

傳感器校準

9點可追溯校準證書

電氣參數

輸出信號

4–20mA或0–20mA；RS485的Modbus RTU數字通信；2種可編程警報繼電器

輸出

露點

*模擬輸出范圍

露點：-80~+20℃

供電

AC:85~264V AC

耗電

*60mA

電氣安全

EN61010-1

Michell露點變送器（SF82）

操作條件

工作溫度

傳感器：-20~+60℃；顯示器：0~50℃

溫度補償范圍

傳感器：-20~+50℃；顯示器：不適用

儲存溫度

傳感器：-40~+60℃；顯示器：-10~60℃

工作壓力

*10 MPa (100 barg)

傳感器流量

1~5 Nl/m in，安裝在標準取樣套筒中；0~10 m/sec直接插入

機械參數

防護等級

MiniDIN傳感器：IP66符合BS EN 60529:1992+A2:2013； 符合NEMA 250–2014標準的NEMA 4保護傳感器M12:IP65

顯示器：僅限IP65（NEMA 4X）前面板

傳感器外殼材料

316不銹鋼

尺寸

MiniDIN傳感器：L=133mm x?45mm（帶連接器電纜）

傳感器M12：L=156mm x?45mm（帶連接器電纜）

顯示器：1/8 DIN Case，96 x 48 x 85mm（寬x高x深）

過濾器（傳感器保護）

標準：HMWPE<10μm

傳感器過程連接

5/8"-18 UNF， 3/4"-16 UNF，G1/2"BSP

KF40法蘭附件

用于5/8"18 UNF和3/4"16 UNF工藝連接的法蘭

傳感器重量

150g

傳感器電氣連接

MiniDIN 43650 form C, M12 5 pin (A coded)

電纜

提供0.8、2、5、10m連接器/電纜

傳感器診斷條件（工廠編程）

傳感器故障：23mA

露點過低：4mA

露點過高：20mA
